Descrizione:

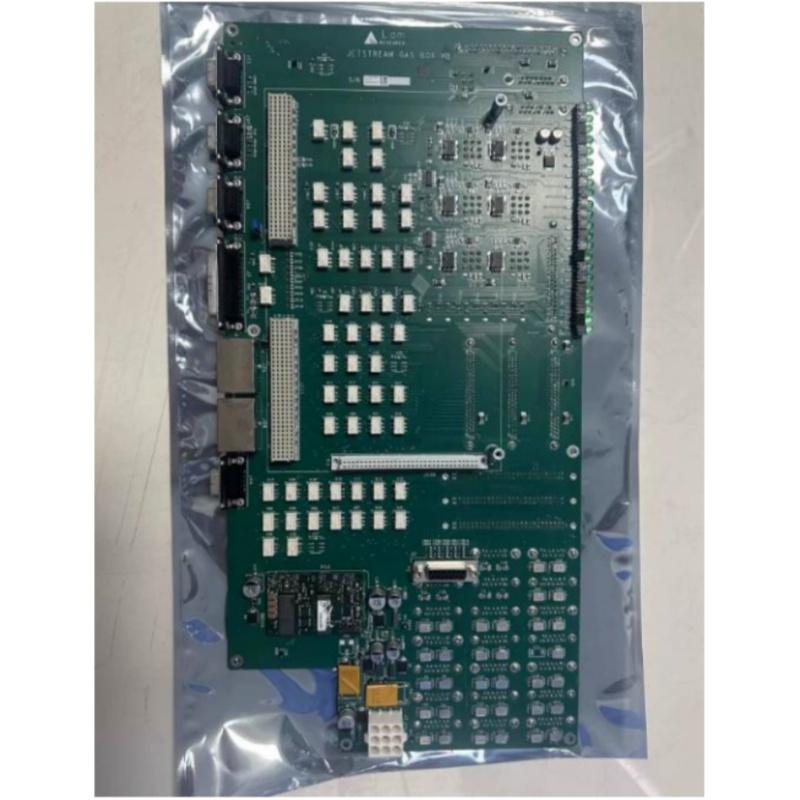

LAM Research PCB control boards sono assemblaggi di circuiti stampati core OEM originali appositamente progettati per le apparecchiature di incisione semiconduttori e di processo a film sottile Lam. Come backbone di controllo centrale dello strumento, queste schede eseguono elaborazione del segnale ad alta velocità, controllo logico in tempo reale, acquisizione precisa dei dati I/O, distribuzione dell’alimentazione e comunicazione tra sistemi. Prodotte secondo rigorosi standard di cleanroom per semiconduttori e tecnologia PCB multistrato ad alta densità, offrono eccellenti prestazioni anti-EMI, anti-vibrazione e a bassa degassazione per mantenere un funzionamento stabile a lungo termine in ambienti a plasma sotto vuoto, garantendo efficacemente la precisione del processo dei wafer e la resa produttiva della fabbrica.
Specifiche principali:
- La gamma completa copre schede nodo CPU principali, schede I/O VIOP, schede di acquisizione temperatura, schede driver di potenza, schede di giunzione comunicazione e schede interfaccia sensori, adattandosi completamente a tutti i sottosistemi di controllo delle apparecchiature di processo Lam.
- Layout PCB multistrato di alta qualità con controllo dell’impedenza, eccellente soppressione del rumore, bassa attenuazione del segnale e alta velocità di trasmissione, perfettamente adattato al segnale RF ad alta frequenza e al trattamento di segnali deboli dei sensori all’interno delle camere di processo.
- Componenti elettronici di livello industriale e automotive, ampio intervallo di temperatura operativa da -40°C ~ +85°C, rigoroso design di protezione ESD, prestazioni stabili sotto forte interferenza da plasma, alta temperatura e funzionamento continuo 24/7 in fab.
- Supporta bus VME, Ethernet, RS232/485 e protocolli di comunicazione proprietari Lam dedicati, connessione plug-and-play senza interruzioni con controller host Lam, moduli gas MFC, spettrometri endpoint e unità di azionamento servo.
- Circuiti integrati di protezione contro sovratensione, sovracorrente, cortocircuito e sovratemperatura; porte di debug riservate per lettura in tempo reale dei codici di errore e risoluzione rapida dei guasti per ridurre i tempi di inattività delle apparecchiature.
Applicazioni tipiche:
- Apparecchiature di incisione Lam principali: 2300 Flex, serie Kiyo, sistemi di incisione ExAL
- Incisione al plasma, deposizione di film sottili PVD/CVD, apparecchiature di processo wafer in vuoto
- Controllo in tempo reale della temperatura della camera, pressione, flusso di gas, potenza RF e trasporto dei wafer
- Sistema di rilevamento endpoint, interblocco di sicurezza F&G e interazione dati con l’host dell’apparecchiatura
FAQ:
Q1:Qual è la situazione del prodotto e la garanzia?
A:Articoli originali nuovi. Garanzia di 1 anno inclusa.
Q2:Quali sono i vostri termini di pagamento?
A:T/T, Paypal supportati.
Q3:Qual è il tempo di consegna del prodotto? È disponibile una quantità sufficiente in magazzino?
A:Modelli standard disponibili a magazzino, spediti entro 3–5 giorni lavorativi dopo il pagamento. I modelli rari richiedono ordine dal produttore—contattare il servizio clienti per le tempistiche.
Q4:Spedizione e tracciamento
A:DHL/FedEx/UPS disponibili. Numero di tracciamento + link forniti dopo la spedizione. Monitoraggio dell’intero processo da parte del nostro team.
Q5:Imballaggio e sicurezza
A:Imballaggio originale del marchio con protezione rinforzata (schiuma, cartoni sigillati, casse di legno per apparecchiature di precisione). Resistente all’umidità e agli urti.
