Descrizione:

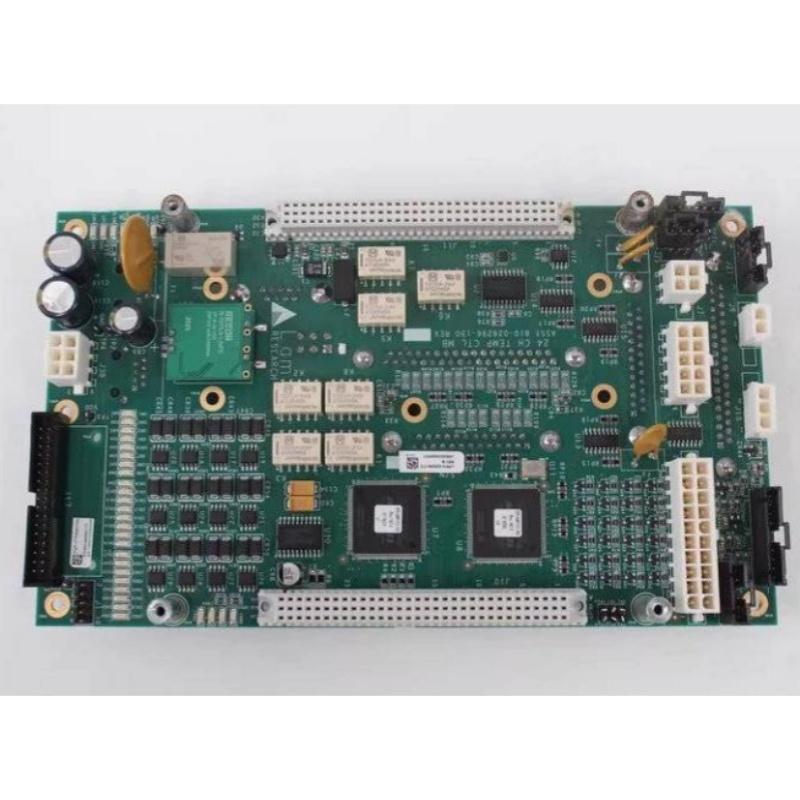

Le schede di controllo PCB di LAM Research sono assemblaggi di circuiti stampati core OEM originali, progettati appositamente per le apparecchiature di incisione (etching) e di processo a film sottile dei semiconduttori Lam. Come spina dorsale del controllo centrale dello strumento, queste schede eseguono l’elaborazione di segnali ad alta velocità, il controllo logico in tempo reale, l’acquisizione precisa dei dati I/O, la distribuzione dell’alimentazione e la comunicazione tra sistemi. Prodotte secondo rigorosi standard di camera bianca per semiconduttori e tecnologia PCB multistrato ad alta densità, offrono eccellenti prestazioni anti-EMI, antivibrazione e a basso degassamento (low-outgassing), per mantenere un funzionamento stabile a lungo termine in ambienti di plasma sotto vuoto, garantendo efficacemente la precisione del processo dei wafer e la resa produttiva del fab.
Specifiche principali:
- La gamma completa include schede nodo CPU principali, schede I/O VIOP, schede di acquisizione temperatura, schede driver di potenza, schede di giunzione di comunicazione e schede di interfaccia sensori, compatibili con tutti i sottosistemi di controllo delle apparecchiature di processo Lam.
- Layout PCB multistrato di alta qualità con controllo dell’impedenza, eccellente soppressione del rumore, bassa attenuazione del segnale e alta velocità di trasmissione, perfettamente adattato all’elaborazione di segnali RF ad alta frequenza e di segnali sensoriali deboli all’interno delle camere di processo.
- Componenti elettronici di livello industriale/automotive, ampia gamma di temperatura operativa da -40°C ~ +85°C, rigoroso design di protezione ESD, prestazioni stabili sotto forte interferenza del plasma, alta temperatura e funzionamento continuo 24/7 in fab.
- Sistema supporta VME bus, Ethernet, RS232/485 e protocolli di comunicazione proprietari Lam dedicati, connessione plug-and-play senza soluzione di continuità con i controller host Lam, moduli gas MFC, spettrometri endpoint e unità di azionamento servo.
- Protezione integrata contro sovratensione, sovracorrente, cortocircuito e sovratemperatura; porte di debug riservate per la lettura in tempo reale dei codici di guasto e la rapida risoluzione dei problemi per ridurre i tempi di inattività delle apparecchiature.
Applicazioni tipiche:
- Apparecchiature di incisione principali Lam: 2300 Flex, serie Kiyo, sistemi di etching ExAL
- Incisione al plasma, deposizione di film sottili PVD/CVD, apparecchiature per il processo del wafer in vuoto
- Controllo in tempo reale di temperatura, pressione, flusso di gas, potenza RF e trasporto del wafer nella camera
- Sistema di rilevamento endpoint, interlock di sicurezza F&G e interazione dati con il controller host dell’apparecchiatura
FAQ:
Q1:Qual è la situazione del prodotto e come funziona la garanzia?
A:Prodotti nuovi e originali. Garanzia di 1 anno inclusa.
Q2:Quali sono i termini di pagamento?
A:Supporta T/T e Paypal.
Q3: Qual è il tempo di consegna del prodotto? C'è sufficiente inventario?
A:Modelli standard in stock, spediti in 3–5 giorni lavorativi dopo il pagamento. I modelli rari richiedono ordine al produttore—contattare il servizio clienti per le tempistiche.
Q4:Spedizione e tracciamento
A:DHL/FedEx/UPS disponibili. Numero di tracciamento + link forniti dopo la spedizione. Monitoraggio dell’intero processo da parte del nostro team.
Q5:Imballaggio e sicurezza
A:Imballaggio originale del marchio con protezione rinforzata (schiuma, cartoni sigillati, casse di legno per apparecchiature di precisione). Resistente all’umidità e agli urti.
